联合拉拔机的拉拔过程

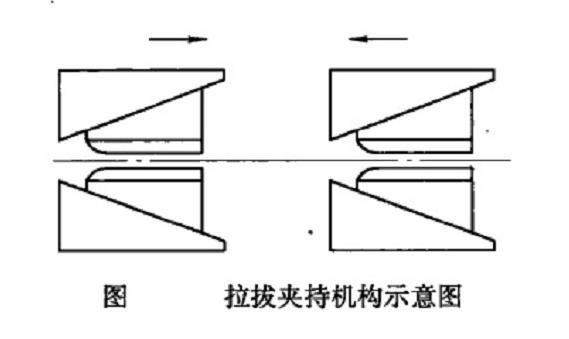

当凸轮位于A位置时，小车I的钳口靠近床头且对准拉模。当主轴开始转动，带动两个凸轮转动。小车I由凸轮I带动并夹住棒材沿凸轮曲线向后运动。同时，小车I借助于弹簧沿凸轮I的曲线向前返回。当主轴转到180°时凸轮小车位于B位置，再继续转动时，小车I借助于弹簧沿凸轮I的曲线向前返回，同时小车I由凸轮带动沿其曲线向后运动。当主轴转到360°时，小车和凸轮又恢复到C位置。凸轮转动一圈，小车往返一个行程，其距离等于S。拉拔小车中间各装有一对夹板，小车I的前面还带有一个装有板牙的钳口，小车I前面装有一个喇叭形的导路。棒材的夹头通过拉模进人小车I的钳口中。当设备启动，小车I的钳口夹住棒材向右运动，达到后面的极限位置后开始向前返回，这时钳口松开，被拉出的一段棒材进入小车I的夹板中。当小车I第二次往后运动时，钳口不起作用，因为夹板套是带斜度的，如图所示。夹板靠摩擦力夹住棒材向后运动，小车I开始返回时，夹板松开。小车I可以从棒材上自由地通过。当小车I拉出的棒材进人小车I的夹板中以后，就形成了连续的拉拔过程。
